JTW-LD-SF500/85缆式线型探测器

安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器

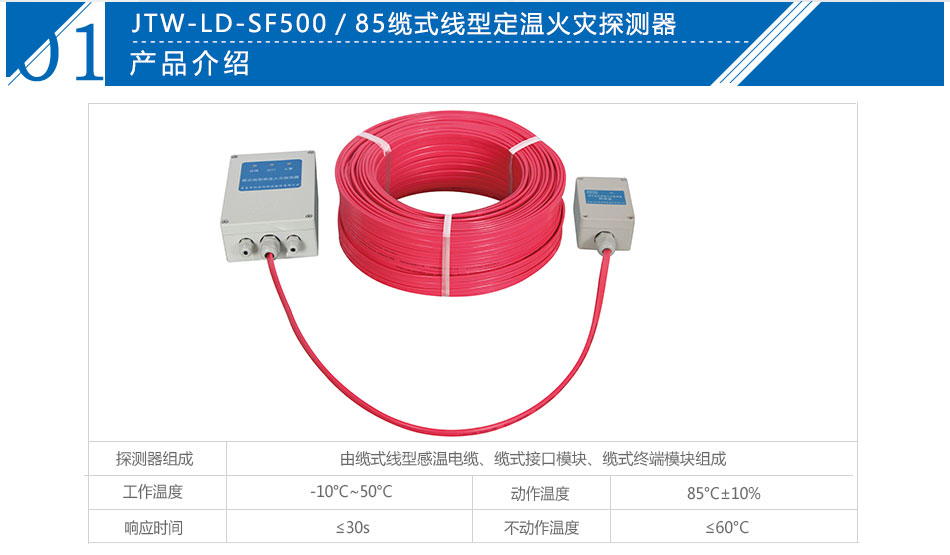

一、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器概述

　　JTW-LD-SF500/85缆式线型感温火灾探测器(以下简称探测器)主要由信号处理单元（微电脑处理器）、感温电缆、接续部件（终端盒）组成，探测器具有响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性，能够近距离或贴近保护，在潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、车辆隧道、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。

二、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器工作原理及特点

　　探测器的感温电缆为温度敏感元件，线型感温电缆为平行结构，由三根探测导体以热敏聚合CTR特性材料为绝缘材料经高压一次性挤出成型，然后在每隔0.8米铆接一个感温元件，后挤塑相适应的外护套，形成一根具有探测温度并报警的特殊线缆。能够对沿着其安装长度范围内任意一点的温度变化进行探测。热敏聚合CTR特性材料是一种特殊材料，当温度上升至响应值时，感温电缆线芯间的阻值跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出火警判断。

　　其主要特点简述如下：

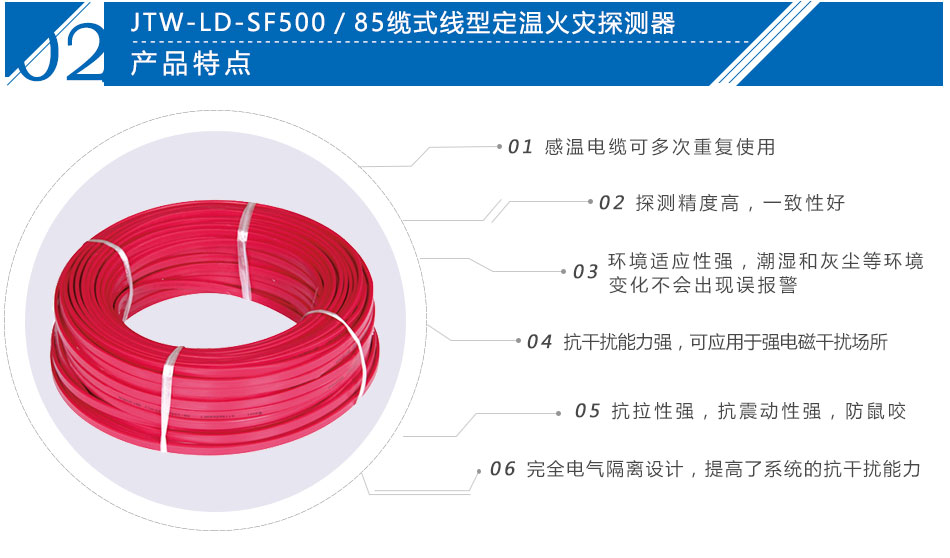

　　1.感温电缆结构稳定，抗干扰性及抗拉、抗挤压。

　　2.采集模拟量与开关量两种信号综合判断。

　　3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。

　　4.在温度范围内探测器报警后不损坏感温电缆，感温电缆可重复使用。

　　5.具有开路、短路两种故障报警。

　　6.微电脑处理器和终端盒外壳采用阻燃材料，抗腐蚀、抗老化。

　　7.带手动火警和故障模拟功能。

　　8.探测器抗干扰能力强，采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

　　9.通过输入模块的无极性二总线技术和所有火灾报警控制器通讯。

三、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器主要技术指标

　　1.探测器类别：可恢复式缆式定温无定位功能探测型火灾探测器

　　2.定温报警温度、环境温度　　

　　3.小报警长度：1m

　　4.大使用长度：150m

　　5.感温电缆芯线绝缘电阻：≥20MΩ

　　6.工作电压：DC24V（85-110%）

　　7.静态电流≤15mA

　　8.报警电流≤25mA

　　9.报警复位：手动复位、断电复位

　　10.状态指示：正常运行：绿色指示灯闪亮

　　定温火警：红色指示灯常亮故障：黄色指示灯常亮

　　11.使用环境：相对湿度≤95%，不凝露

　　12.继电器无源触点输出：DC24V/1A

　　13.外壳防护等级：IP66

　　14.执行标准：GB 16280-2014

四、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器结构及安装尺寸

　　微电脑处理器和终端盒外形示意图如图1所示。

　　图1微电脑处理器和终端盒外形示意图

五、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器接线与调试

　　1.打开微电脑处理器盒盖，依次将24V电源线、感温电缆、信号线从防水接头穿入盒体，按图2要求接入端子排。感温电缆另一端接入终端盒，线芯按图3接入端子，感温电缆结构如图4。

　　2.与报警系统连接时，应按图5要求与输入模块连接。

　　3.上电后，系统自检20—30秒后，绿灯闪亮。（频率约1HZ）

　　4.手动测试模拟故障：用短路环将双排插针S3（在电路板左上角，如图5）中间两针短接，短接后黄灯常亮，故障继电器动作，用万用表测量Z1、CB1端子导通，Z1、CK1端子断开，测试后拔下短路环故障恢复。

　　5.手动测试模拟火警：用短路环将双排插针S3右侧两针短接，短接后红灯闪亮，火警继电器动作，用万用表测量Z2端和CK2端导通，测试后拔下短路环火警恢复。

　　6.如果要加温测试，可以将感温电缆距离末端300mm的1m加热，或者在感温电缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温电缆剪除后重新与终端盒连接牢固，系统复位。

　　7.手动复位：用短路环将插针S1（在电路板上部，如图5）短接一下，系统将被重新复位。

　　8.调试完毕，盖好上部盒盖，通电运行

　　9.接线说明

　　（1）微电脑处理器接线端子示意图如图2所示：

　　图2微电脑处理器接线端子示意图

　　其中：

　　（2）终端盒接线端子示意图如图3所示：

　　图3终端盒接线端子示意图

　　其中：

　　3）感温电缆结构示意图如图4所示

　　图4感温电缆结构示意图

六、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器应用方法

　　探测器可以接入火灾报警控制系统中，应用方法如图5所示：

　　图5探测器应用系统图

七、安徽天缆供应JTW-LD-SF500/85缆式线型感温火灾探测器注意事项

　　1.微电脑处理器以及终端盒应注意防水。

　　2.探测器以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。

　　3.重物应避免压在探测器上，承受抗拉力为100N。

　　4.避免在探测器上涂刷腐蚀性物质。

　　5.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于100mm，并防止护套破损。

　　6.每年对探测器感温电缆两端开路进行阻值测试，其线芯之间正常阻值不应小于10MΩ，否则应予以更换。测量设备宜采用500V兆欧表。

　　7.建议每年对探测器进行实体火灾测试，以确保探测器稳定可靠的运行。

　　8.运输时应妥善包装，避免积压冲击。

　　9.严禁私自维修探测器，如探测器存在故障，请及时与本公司联系。
